Первый отзыв о покупке Тион MagicAir

Имею трешку (почти «четверешка»), в каждой комнате где спят люди постепенно со временем поставил по 1 тиону. Всего тионов стоят три штуки. Одному 2,5 года, второму 1,5 года, третьему 1 год. Выбор был аналогичным как у всех, аэропак VS тион, еще тогда при покупке первого, других вариантов особо не было (ну кроме самосбора и взрослых систем, которые дорого и нужно до финишного ремонта). О сделанном выборе не жалею нисколько, ничего не течет и не промерзает, шум в целом устраивает и не мешает. Один тион работает на трех фильтрах, остальные только базовый + салфетки из Ашана на всех трех тионах (ранее писал в теме про это).
Имею также «народный» даталоггер AZ 7798, которым всегда стоит на записи в одной их комнат, периодически сливаю логи в архив на NAS.

Как заказал базовую станцию MagicAir

В начале июня этого года упало письмо на почту (сначала воспринял его как спам), что начался предзаказ на MagicAir, и сразу оформил с оплатой при получении на начало июля. Покупать его решил уже давно, ибо супруга забывает «жонглировать» тремя пультами и бегать по комнатам при выходе на прогулку с детьми, а денежки за электричество набегают, особенно зимой. В любом случае этот MagicAir для меня лично постепенно начнет экономить и добавит удобства/комфорта. Хотя и не так уж дешев он, на первый взгляд… Хотя свой народный СО2 логгер я брал за 125 долларов еще до кризиса, что дешево, а по нынешнему курсу это практически те же деньги что и мейджик…

Решил попереписываться с представителем Тиона, задавал вопросы всякие-разные и в итоге он поинтересовался номером заказа, а спустя день мне позвонили из СПСР и сказали что привезли. Сказать, что я немного охренел наверное немного не точно будет…

Первое знакомство

Упакован в не очень большую коробку из вторбумаги, чем-то отдаленно смахивает на упаковку от Xiaomi, только не такая прочная.

Внутри лежат всякие вставки картонные, чтобы ничего не болталось и у каждого свое место. В общем упаковано хорошо. В комплекте только сам мейджик с выходящим из него проводом около 1,8метра, не мерил пока (но намертво заделан в корпус) и на конце обычный USB, и блок питания на 5В и 1А. Все белого цвета. Ну и еще макулатурки чуток насыпали.

Снизу — прорезиненные ножки 4 шт, наклейка, проушина для подвески на гвоздик, кнопка включения WiFi точки доступа и дырочка для ресета.

Подключение MagicAir к телефону

Подключение к компьютеру MagicAir

Так как был на работе и время было урывками, то тупо воткнул его в офисный комп для проверки, он заработал (а на фоне вин7 чего-то поставил из дров, но я как-то не уследил что это было 😐 ).

После включения я немного удивился, если честно, так как на передней панели прям сквозь пластик стали светиться диоды (суммарно их там много, вроде 19шт, сделан массив в виде шестиугольника, все управляются ШИМ), причем в зависимости от этапа настройки картинка этих диодов постоянно меняется, отображая разные режимы. В общем выглядит это круто и необычно.

Подключение планшета с Андроидом к гаджету

До этого на планшет уже заранее поставил с маркета (андроид) их прогу, но симуляции там нет и без гаджета не пашет… Так вот запустил прогу и далее начал работать мастер установки, все по шагам ведет, показывает фотки чего и куда нажимать и смотреть. Вообщем для блондинок. Кратко — на MagicAir нажимаем кнопу для включения точки доступа, в базовых настройках WiFi планшета ищем сеть с названием на наклейке и к ней подключаемся (как к обычному роутеру, но без пароля) и после программа коннектится к Тион MagicAir и спрашивает через какую сеть WiFi осуществлять выход в инет для мейджика и вводим пароль. Собственно все. В дальнейшем смарт/планшет не коннектятся к мейджику (прямой коннект нужен только для настройки), а через инет смотрят в облако. И сам MagicAir тоже напрямую льет данные в облако. В итоге в программе начали отображаться значения СО2, температуры и влажности.

Устройство в работе

А после этой настройки на панели Тион MagicAir стали медленно рисоваться непонятные фигуры, типа пятна из диодов. Сначала не понял что это такое, тем более когда дыхнул они почти все потухли, горело только пару центральных. Но потом допер — они отображают в таком вот виртуальном виде количество СО2. Чем больше горят диодов тем ниже уровень СО2 и свежее воздух. Если все потухли — пора бежать их этого помещения. Причем анимация сделана так, что он как бы «живет» чтоли, не знаю как лучше описать это… Отдельные диоды медленно затухают и загораются другие. Типа живого пятна. Мой ребенок так и сказал — «пятнышко». Идея прикольная вобщем. И еще там стоит датчик освещенности и яркость меняется (довольно быстро, задержка не более 1-2 сек) до минимума, ночью не мешает. Но полного отключения этой «свистопляски» пока нет в прошивке, сказали что будет чуть позже.

Вообщем ее можно использовать как автономное устройство без бризеров, просто будет мониторить три параметра и писать логи в облаке. Логи можно выбирать за 12ч, сутки, 3 дня, 1 неделю, 1 месяц, 3 месяца, 1 год.

Доработка Бризер Тион о2 для управления с MagicAir

В первый приезд сняли мои бризеры, повесили подменные (те, которые трехскоростные), переставили мои фильтры, заполнили бумаги. На все ушло минут 25-30. Когда привезли доработанные, то все поменяли обратно за 15 минут. Доработали до версии MAC быстро, за одну неделю.

Нареканий нет. Сама доработка бризера о2 заключается в замене дисплея и мозгов, добавлении радиомодуля.

Дисплей Бризер Тион о2 MAC полностью перерисовали: убрали часы, сделали новый дизайн шкалы скорости, крупные цифры температур входа и выхода, добавили новые пиктограммы что он привязан к MagicAir и если в авто режиме, то светится большая буква «А». Все настройки как и ранее, но только теперь все последовательно перебирается (таймер, настройка климата, нагреватель, часы и тд). Вообщем убрали все мелкую инфу, и сделали все крупным и не пересыщенным. Вобщем правильно (хотя с мейждиком дисплей по сути вообще не нужен, можно сэкономить и убрать его, но для ручного управления нужен).

Кстати, ушла проблема неточного хода часов — они теперь синхронизируются автоматом через привязанный мейджик с серверами времени в инете.

Пару слов про внутренности MagicAir

Вскрывать не стал, так как видимых и простых путей вскрытия не нашел, корпус скорее всего сделан на защелках и возможно винты под наклейкой. Не стал рисковать…
Зато узнал, что внутри стоит модуль CO2 SenseAir S8 Commercial с точностью +-30ppm и с диапазоном 400-2000ppm. Датчик температуры и влажности Si7020-A20 от Силикона. Точность по влажности +-4%, по температуре 0,4град максимум. ИМХО неплохо!

Подключение MagicAirа к Бризер Тион о2 MAC

Бризеры в программе добавляются легко. В интерфейсе программы нажал добавить бризер, попросили нажать две правые кнопки на панели Тиона и удерживать их пока не начнет моргать подсветка. Нашлось и спарилось все с первого раза.

Но тут было для меня сюрпризом один момент. Я полагал, что можно спарить только с одним бризером, но он спросил закончить или еще искать. И в итоге я привязал все три Тиона к одному MagicAir. Потом в настройках создал три комнаты и в каждую добавил по тиону. И также указал в какой комнате стоит мейджик и каким тионом он будет управлять. Расстояние от мейджика до самого дальнего тиона около 10м и через 1 бетонную + 2 гипсовые стены.
Кстати, можно указать все три тиона для управления, но смысла нет, так как они все разом будут вкл/выкл при изменении со2 лишь в одной комнате. Но это полезно, если в одном помещении (офис например) стоят несколько штук.
Вообщем все было без глюков и проблем.

Управление Бризерами о2 MAC через интерфейс программы для Андроид

После привязки появилось в программе много нового. И тут раскрывается весь потенциал этой связки и самой идеи.

Та комната, в которой MagicAir+Бризер, отображаются кругляши T, RH, CO2, ниже ползунок для выбора целевого уровня СО2, настройка диапазона скоростей бризера при работе, переключалка ручной — авто, ползунок температуры климатконтроля. Также нарисован схематически бризер и если он серого цвета, то выключен, если синий — то работает, и рядом 4 полоски, которые показывают на какой скорости он работает. Вообщем наглядно и удобно.

А если нажать кнопку Дополнительно, то там открывается куча инфы о версиях, макадресе, температуре на входе бризера, на выходе, скольно он наработал (почемуто в секундах), можно выключить навсегда нагреватель там и тд.

И еще здорово, что остальные два бризера также можно управлять через программу (но только в ручном режиме разумеется). Доступно все, кроме таймера (он по словам представителя Тиона, будет в следующей прошивке через пару месяцев). Можно вкл/выкл, регулировать скорость, нагрев, смотреть температуры на входе и выходе. Пульт теперь не нужен!

И удобно, что можно это делать удаленно через облако, даже если ты забыл выключить их и ушел. Главное чтоб инет был, посмотрел статус и выключил если надо. И в самой программе полноценная обратная связь, все видно.

Управление Бризерами о2 MAC через Вебинтерфейс

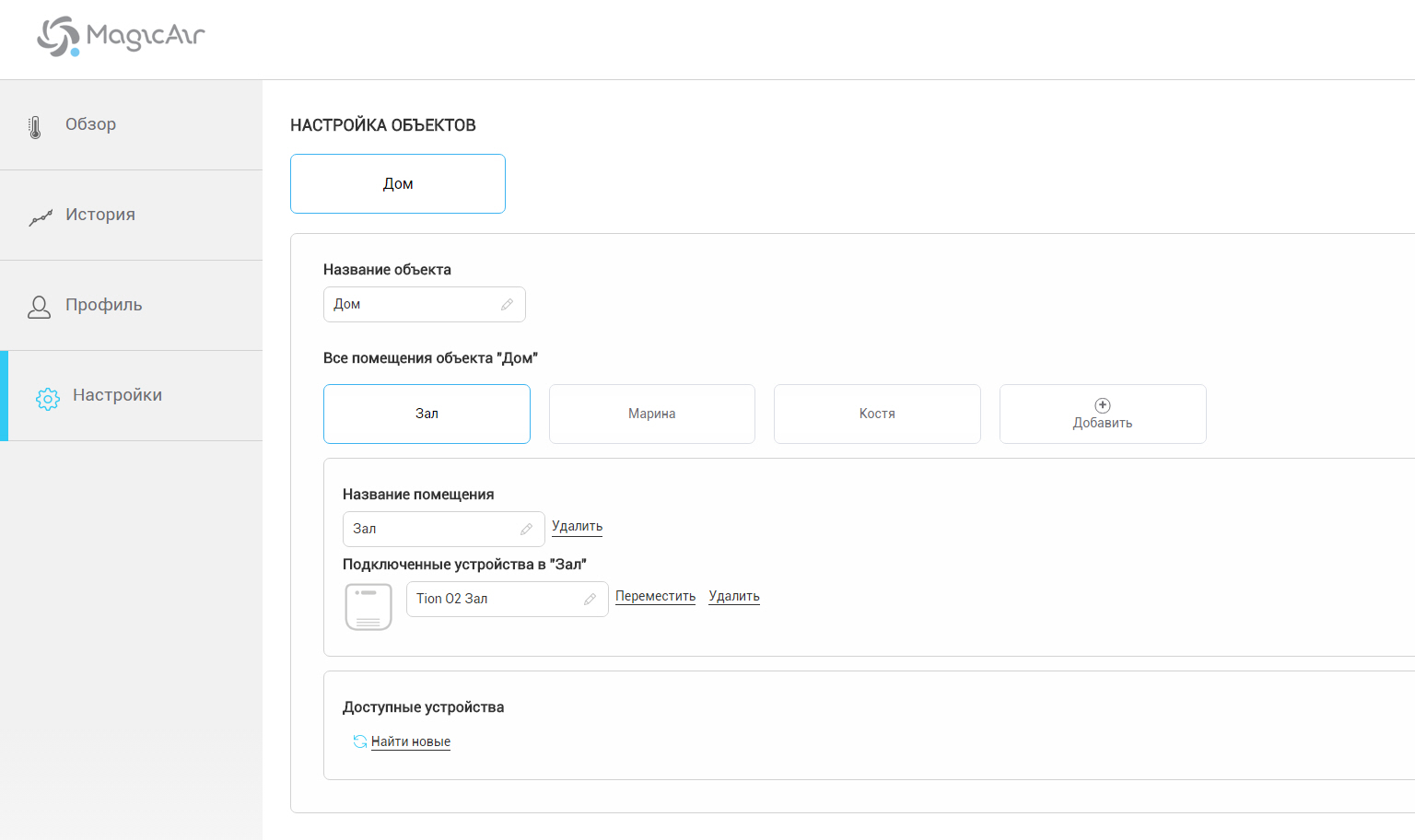

Еще плюс — вебинтерфейс по адресу https://magicair.tion.ru там полный функционал, и по-моему даже больше и удобнее чем в приложении. Даже оттуда можно привязывать бризеры, все настраивать и смотреть всю инфу.

Вебинтерфейс Тион MagicAir

Из найденных багов (которые скорее всего скоро пофиксятся): глюк в мастере с повторной добавкой меджика на сервер (ошибка, и в итоге только через полное удаления МАС адреса с сервера с потерей статистики), некорректное масштабирование графиков на планшете (картинка интерполируется), также отваливался график при повороте планшета в другую ориентацию, приходилось снова лезть в меню и выбирать сначала главное, потом история, еще на графиках неудобно смотреть данные, так как по оси Y нет горизонтальных полос (сетки), а график широкий получается, да еще и не реализовано тыкание по графику с выводом значений выбранной точки, нет зума. Используется сленг от разработчиков, который ИМХО не совсем подходит (типа «Визард», «Текущая локация» и тд). Мелкие баги интерфейса (типа СО2 измеряется с точностью до десяток, а в истории на графиках отображаются десятые доли значений СО2), что-то не влезает в экран. Отмечу, что на втором телефоне с андроидом установил программу и ввел свою учетку, и все настройки и логи сразу подтянулись без проблем.

Еще один глюк немного расстроил (но его нет в iOS версии и тут тоже уберут). Когда ехал домой на машине, воткнул мейджик в usb прикуривателя, чтоб помониторить что с СО2 в салоне. И стоя в пробке лазил по программе. В итоге нажал пункт «привязать другую станцию» (ну кто ж не нажмет  🙂 ) и без всякого предупреждения, без окошка «Вы уверены?» у меня удалилась текущая станция и запустился их визард. Это пипец. Причем откатиться нельзя было. А так как далее при настройке он ругается что эта станция (то бишь мейджик) уже ранее использовалась на их сервере, то просит нажать ресет. Блин, а где я найду в машине такую нажималку? У них там глубина до кнопки миллиметров 15 тонкого канала… Вообщем успел заметить что на моем Форд Фокус 3 Универсал (без климата, но с кондеем) 2ой скорости вентилятора мало, при 1 человеке в салоне и закрытых окнах, держится около 1200.

Что еще заметил — завышает показания

Я оставлял на сутки рядом с моим даталоггером (ему я верю), в итоге завышение по температуре на 1-1,5 градуса, + сравнивал с поверенным термометром + калиброванные термодатчики от nooLite. По углекислому газу мейджик завышает примерно на 80-120ppm, стабильно. По влажности показания идеально откалиброваны, сверял с гигрометрами. Хотя по углекислому не могу утверждать что мой 7798 не начал врать за эти годы, но ему я все же верю больше, так как когда нас нет дома, то он показывает 380-400, а мейджик ниже 500 не выдал пока… Возможно косяк конкретного экземпляра. Написал об этом производителю, жду ответа…

Подключение к MagicAir других климатических устройств

Еще из беседы узнал, что будет (планируется) умная розетка с управлением от мейджика, гаджет для управления по ИК другой климатикой (конкурента Broadlink не планируют как я понял, но потенциал есть). Для многокомнатых квартир/домов с несколькими тионами не требуется кучу мейджиков. Достаточно один мейждик (он называл его хаб) + доп устройства, которые будут в том же корпусе что и мейджик, но без мозгов и вайфай. Только троица датчиков и радио модуль для связи с основным хабом. Стоить будет точно дешевле. Появятся через пару месяцев.
Радиосвязь используется на частоте 868 МГц, но протокол свой собственный+шифрование. Обслуживать мейджик сможет 32 устройства (это все что угодно из их арсенала, но с уникальными адресами). Данные скидываются в облако, трафик мизерный, данные в облаке хранятся неперсонализированно (для безопасности). Устройством кушается 300-500 мА в пике, но сам пока своим ЮСБ тестером не дошли руки проверить. Самому зато довелось проверить работу от «банка силы» 4000мА*ч — все работает корректно, так что можно таскать ссобой всюду, хоть в гости, хоть в кафе… Собственной памяти хватит на сутки логов, потом обнуляться.
Для «глухой» деревни тоже подходит, главное в начале его прописать на сервере и далее ему инет не нужен, будет автономно управлять бризером, просто не будет статистики (но если будет роутер и смартфон+мейджик в одной сети, то они будут нормально работать, даже без инета). Еще планируют софт на win phone (для меня это актуально, завязан на нем по работе) и есть уже веб интерфейс, но он пока только в тесте и мне пока не сказали как туда попасть). Прошивки мейджику будут прилетать автоматом через инет. Правда не понял, сможет ли мейджик прошить мозги бризеру по радиоканалу удаленно…

Вывод

Мне девайс понравился. Даже очень, хотя был немного скептически настроен до этого. Даже без привязки пока к управлению Бризер Тионам, как самостоятельное измерительное устройство, оно очень хорошо. Особенно учитывая сколько денег стоит сам датчик СО2 (даже упомянутый выше мастеркит и то стоит не сильно принципиально меньше)… А тут готовое изделие, с логами, с софтом (пока две операционки+вебморда) + автоматизация приточки. Как я понял, они его планируют сделать основой/базисом для всей остальной линейки, типа ядро системы…
Мое ИМХО — тионовцы выбрали правильный путь развития, пусть с запозданием, но с заточкой на нашу страну и по сути готовое и простое решения. И те кто «созрел» до осознания важности вентиляции, но не имеет прямых рук спецзнаний, поимеет «хороший головняк» с окончательным выбором… Для меня лично автоматизация этого процесса играет важную роль (на фоне существенного увеличения удобства+постепенная экономия на электричестве+относительно «взрослых» систем суммарная цена, которая была не разом «вынь да полож», а частями)… ИМХО…

Отзыв взять с поста на форуме ixbt.com
